Inspección de alta precisión de pines de conjuntos de conectores

El medidor virtual de conectores

Los conectores deben fabricarse con precisión para que las clavijas encajen en la placa de circuito impreso durante el montaje. Hasta ahora, se han utilizado calibres de prueba mecánicos para verificar la posición de cada clavija. Sin embargo, estos son poco flexibles y la inspección lleva mucho tiempo. Si falta una clavija o se ha roto, esto no se puede detectar con el calibre de inserción mecánico. Además, la pieza puede estar desgastada o doblada.

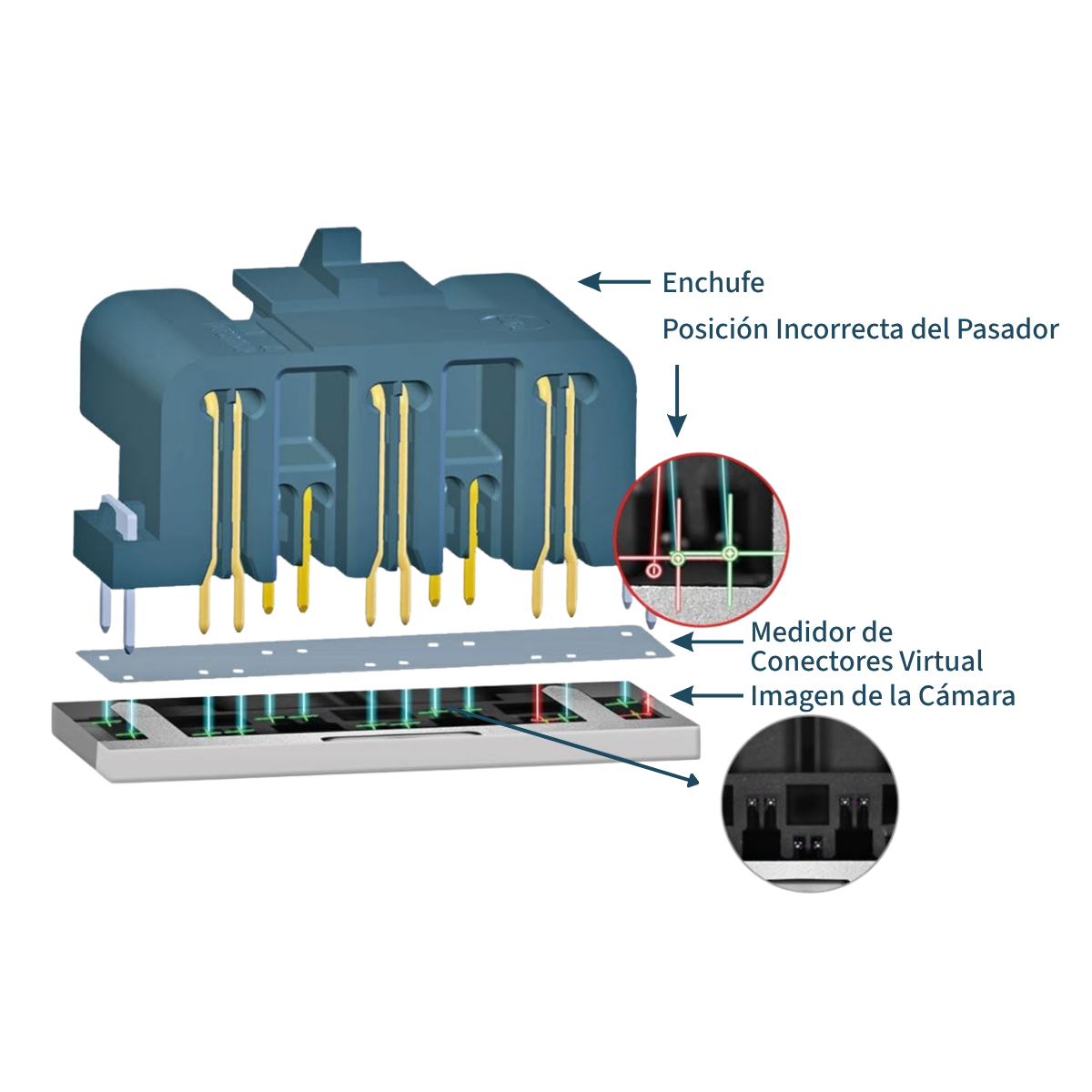

Con el medidor virtual de conectores de senswork, se pueden detectar las desviaciones más pequeñas en los conectores antes de que se produzcan daños. Con la ayuda de un sistema de cámaras de alta resolución, se crea una imagen virtual precisa de la placa de circuito impreso o del zócalo. A continuación, el sistema comprueba si todos los pines encajan en la placa de circuito impreso o en el zócalo.

Ventajas

• Medición en línea
• Tiempo de evaluación extremadamente corto: 20 ms
• Método de medición flexible: Para todos los tipos de conectores / PCB
• Sin contacto y sin desgaste
• Se necesita menos material
• Resultados de alta resolución

¿Quieres un estudio de viabilidad gratuito para saber qué tecnología se adapta mejor a tus necesidades? Envía un correo electrónico a [email protected] y descríbenos tu problema de calidad para que te ofrezcamos una solución personalizada.
