Medición Precisa de Conjuntos de Conectores MTD

Antecedentes

Para la inspección de los conjuntos de conectores MTD, es esencial realizar mediciones precisas y verificaciones fiables que garanticen su funcionalidad. En este proyecto, senswork recibió el encargo de desarrollar un sistema capaz de medir la posición de los pines, capturar la codificación de los conectores y comprobar las dimensiones de las carcasas con tolerancias extremadamente estrictas. El objetivo era proporcionar una solución de inspección rápida y de alta precisión que pudiera integrarse perfectamente en las estaciones de prueba manuales.

Aplicación y Solución

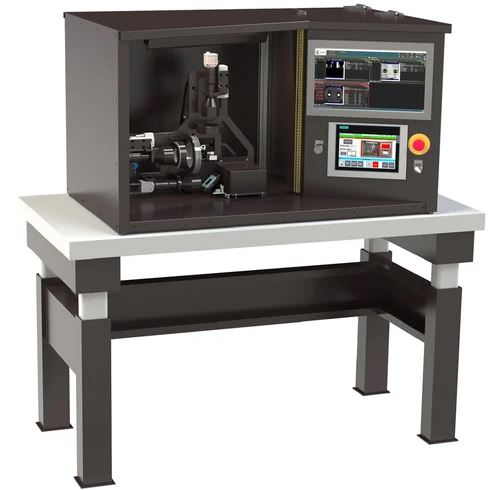

En este proyecto, senswork presentó por primera vez su nuevo concepto de equipo de prueba para estaciones de prueba manuales altamente integradas. Se implementó un sistema de cámaras de alta resolución para medir las posiciones de los pines del conjunto del conector MTD, capturar la codificación del conector y verificar las dimensiones de la carcasa con una tolerancia de precisión de 0,1 mm.

La inspección se lleva a cabo desde tres lados diferentes del conjunto del conector, lo que garantiza una cobertura completa y fiable. Para garantizar la trazabilidad, un sistema de pulverización de puntos de color marca los componentes que han superado la inspección, y la marca se vuelve a comprobar antes de retirar el componente. Dos de las tres cámaras están equipadas con un eje de enfoque servo, que proporciona una nitidez uniforme en todos los niveles de inspección y elimina la necesidad de ajuste manual.

El proceso se gestiona mediante un sistema de control de Siemens que garantiza la secuencia de inspección correcta y proporciona una visualización del estado general del sistema. La prueba real se realiza utilizando el software VisionCommander® de senswork, que incorpora un calibre virtual para confirmar la posición correcta de los pines con gran precisión.

Tareas

• Inspección de conectores y conjuntos de conectores
• Inspección simultánea del lado de la PCB y del lado de la interfaz
• Medición de las posiciones de los pines
• Adquisición de la codificación del conector
• Verificación de las dimensiones de la carcasa

Resultado

El sistema logra una medición precisa de los conjuntos de conectores con una tolerancia de 0,1 mm y completa las inspecciones en 2-4 segundos por componente. Las cámaras con enfoque servoaseguran una nitidez uniforme de la imagen, mientras que el sistema de marcado integrado proporciona una trazabilidad clara. La solución permite realizar inspecciones fiables y repetibles, y se adapta rápidamente a nuevos tipos de componentes.
