La tecnología de medición óptica 2D de senswork permite una comprobación rápida y precisa de los parámetros geométricos de las piezas en un solo nivel hasta el rango de µm.

Utilizamos componentes de fabricantes de renombre para crear sistemas llave en mano de inspección dimensional. Los componentes de nuestros sistemas se diseñan, y la resolución requerida se determina, al más alto nivel y de acuerdo con normas estandarizadas. Le apoyamos desde el desarrollo del concepto hasta la ejecución del análisis del sistema de medición (MSA).

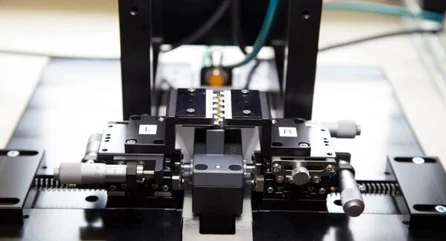

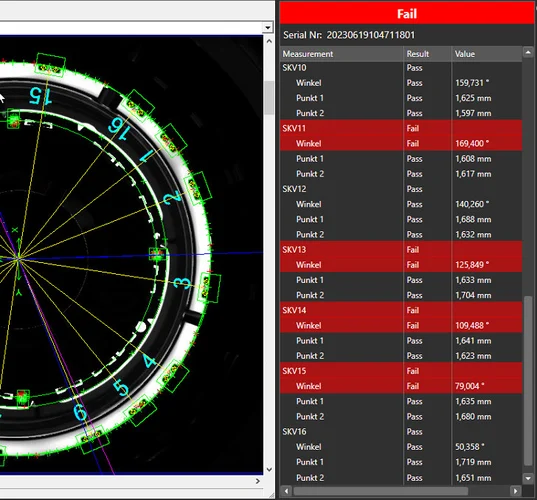

Medición 2D de Piezas

La solución de metrología óptica 2D proporciona una medición rápida y automatizada de piezas mediante la determinación de dimensiones y la comprobación de desviaciones geométricas teniendo en cuenta referencias y tolerancias. Se suele utilizar para inspeccionar contornos, radios, distancias, posiciones y ángulos, así como para detectar defectos como contornos que interfieren, agujeros que faltan y roturas. El objetivo principal es demostrar la capacidad de medición de un sistema óptico de acuerdo con especificaciones normalizadas.

Funcionalidad

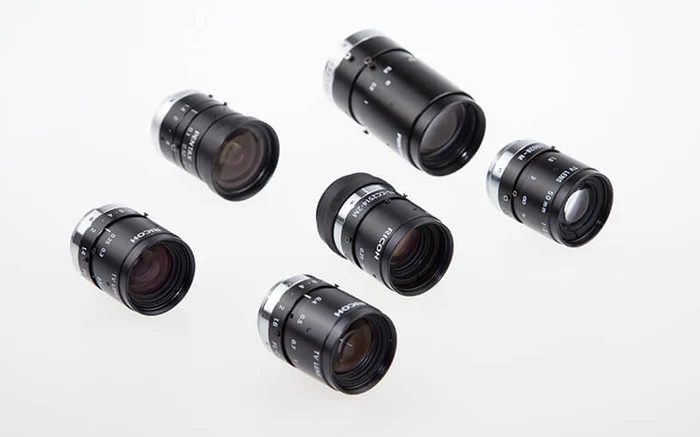

Los objetivos telecéntricos y las cámaras de alta resolución en metrología óptica permiten realizar mediciones precisas. Los objetivos telecéntricos permiten realizar mediciones prácticamente sin distorsión, independientemente de la profundidad del objeto, mientras que las cámaras de alta resolución captan los detalles más finos. La calibración garantiza la precisión, y el uso de tecnologías de luz transmitida y reflejada permite inspeccionar tanto las estructuras internas como los detalles de la superficie. El análisis continuo del sistema de medición garantiza su fiabilidad y la precisión de los resultados. Todo ello convierte a esta tecnología en una potente solución para diversas aplicaciones. Nuestro equipo de expertos puede ayudarle desde el diseño del sistema hasta su integración final.

Nuestra Caja de Herramientas de Metrología 2D Incluye:

• Medida de longitud: Captura y determinación de la longitud de líneas o bordes de objetos, a menudo utilizada en fabricación para verificar el tamaño de las piezas.
• Medición de anchura: Capturar la anchura de objetos, en aplicaciones como la inspección de materiales o la medición de la anchura de productos.
• Determinación del Diámetro: Medición del diámetro de círculos o cilindros, por ejemplo en la fabricación de taladros o tuberías.
• Medición del área: Cálculo del área de objetos o regiones marcadas en imágenes, útil en control de calidad o aplicaciones biomédicas.
• Medición de ángulos: Detección del ángulo entre líneas o bordes, relevante en fabricación o robótica para fines de alineación.
• Medición de redondez: Evaluación de la redondez de objetos midiendo la desviación de un círculo respecto a la circularidad perfecta.
• Medición del paralelismo y la cuadratura: Detección del paralelismo de líneas o la cuadratura de superficies, importante para la inspección de componentes o ensamblajes.

 La Correcta Selección de Componentes

Con años de experiencia en el procesamiento industrial de imágenes, podemos definir con precisión los requisitos de hardware y software y evaluar las tareas de medición e inspección desde el principio.

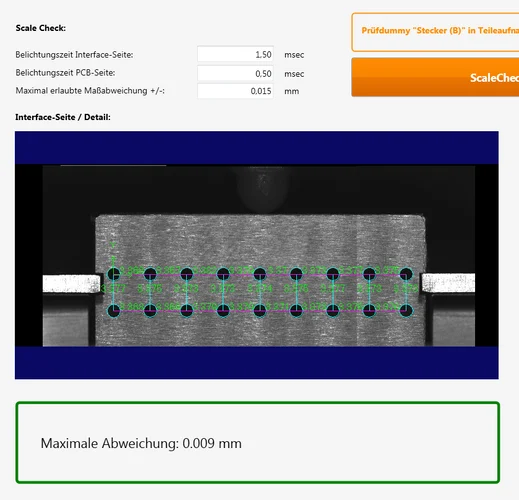

Nuestros sistemas de medición basados en cámaras para la inspección de huecos o posiciones cumplen normas de medición estandarizadas para garantizar la capacidad de medición en fábrica. Los estándares de calibración certificados permiten validar la calibración de la cámara para las tareas de medición.

Posibles Aplicaciones

• Medición del contorno de piezas metálicas
• Inspección de piezas en bruto en la fabricación de productos electrónicos
• Inspección de impresiones en la industria gráfica
• Inspección de componentes en la industria del automóvil
• Control de calidad textil
• Inspección de comprimidos farmacéuticos
• Inspección de etiquetado y envasado
• Control de calidad de productos de vidrio
• Carpintería
• Inspección de máquinas de corte y punzonado
• y muchos más.

Le guiaremos a lo largo de todo el proceso, desde el estudio de viabilidad hasta la puesta en servicio y la aceptación del sistema, todo de la mano de un único proveedor.

Calibración

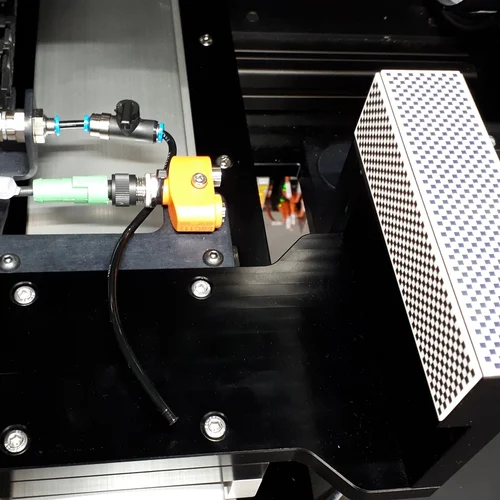

La calibración de los sistemas de cámaras es crucial para garantizar mediciones ópticas precisas y fiables. Optimizamos el proceso de calibración utilizando herramientas como el tablero de ajedrez o los patrones de puntos.

En senswork, fabricamos e integramos herramientas de calibración de ajuste preciso que pueden utilizarse en el contexto de la máquina, lo que permite la recalibración en la línea de producción sin desmontar la cámara.

Si lo desea, podemos proporcionarle patrones de calibración medidos por institutos certificados DAKKS para satisfacer los requisitos de garantía de calidad de nuestros clientes.

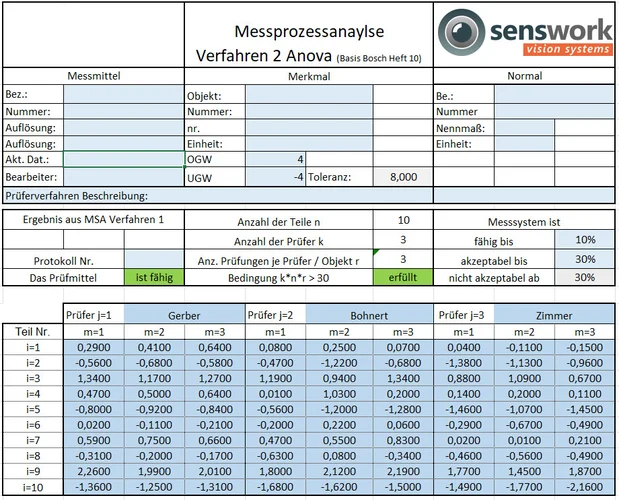

Aplicación de los Análisis del Sistema de Medición

La selección de la norma MSA adecuada depende del sector y de los requisitos específicos. A menudo, se combinan varios estándares para realizar MSA en función de las necesidades individuales. Las mediciones precisas y fiables son cruciales para mejorar la calidad de los productos y procesos.

Colaboramos con usted para realizar MSA (análisis de sistemas de medición) durante la validación de nuestros sistemas de medición óptica. Si es necesario, también podemos proporcionarle las herramientas de cálculo adecuadas.
